Einleitung zur Auspuffausrüstung der Anodisierungsausrüstung des Bockmultiarmes:
Reinigungsprinzip: Die Auswahl der Abgas-Reinigungsausrüstung ist entsprechend der Art des Abgases, des Behandlungsvolumens und der Behandlungsanforderungen entschlossen. Um die Emission der Abgasverschmutzung sicherzustellen, ist es unser Ziel zum eines harmlosen sauberen Produktionsverfahrens herzustellen. Die Ausrüstung sollte optimiert werden und kombiniert werden, um einen Prozessfluß mit hoher Leistungsfähigkeit, niedrigen Kosten und niedrigem Energieverbrauch zu bilden.

Das Funktionsprinzip der Abgas-Behandlungsausrüstung ist, die Schadstoffe im Gas zu trennen und sie in harmlose Substanzen umzuwandeln, um den Zweck der Reinigung des Gases zu erzielen. Es gehört der gegenläufigen Art des differenzialen Kontaktes, und die Verpackung im Turmkörper ist die Grundbedingung für den Gas-Flüssigkeitszweiphasenkontakt. Sie liefert einen großen genug Bereich, um übermäßiges Gas und flüssigen Fluss zu verhindern. Absorptionsabfall ist das Hauptmedium für die Behandlung des Abgases. Seine Natur und Fortschritt werden entsprechend der Art von verschiedenen Abgasen vorgewählt. Der Verbrauch des Einheitsgases wird bestimmt, indem man das Verhältnis des Reibungsflusses des Absorptionsmittels zum Edelgas berechnet. Der Abgas wird durch den Lufteinlass gesogen und überschreitet durch den Verpackungsschrott von Unterseite zu Spitze. Das verteilende Absorptionsmittel überschreitet durch den flüssigen Verteiler von der Spitze des Turms, wird gleichmäßig in den Verpackungsschrott gesprüht, fließt hinunter die Oberfläche des Verpackungsschrottes und kommt den Behälter des verteilenden Wassers. Da der Updraft und das absteigende Absorptionsmittel nicht in Verbindung mit der Verpackung sind, erhält die Flüssigkeit des steigenden Gasstromes niedriger und niedriger, und die Entladungsanforderung wird durch die Spitze der Spalte erreicht.

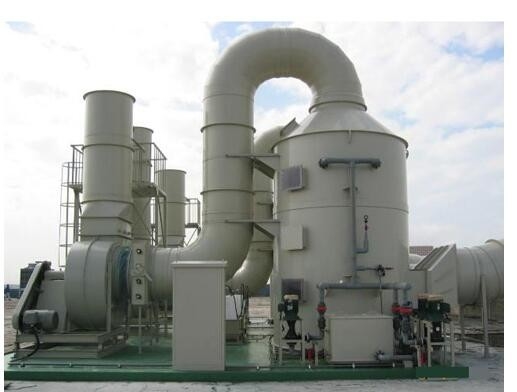

Zweitens die grundlegende Zusammensetzung des Reinigungsturms:
1. Auspuffhaube und -Lufteinlass;
2, der Turmkörper;
3. Sprayreinigungsgerät;
4. Kontrollsystem;

Drittens die Hauptkonfigurationsanforderungen der Ausrüstung:
1, der Gebrauch von Parametern: AC220V/dreiphasig4es-adrig/60HZ, Energie ≥ 27KW.
2. Turmkörper:
Die Größe des Turmkörpers ist ¢2200×4500mm.
 gemacht 10mm von starker pp. Platte, von keiner Deformation, von keinem Durchsickern, von der guten Korrosionsbeständigkeit und vom schönen Auftritt.

• Das erste Stockwerk wird mit einem Wasserbehälter für das Sprühen ausgerüstet.
• Die Sputumsauslassöffnung wird mit einem Entdeckungshafen für die Entdeckung der Qualität der Gasbehandlung versehen.
• Das Innere des Turms wird mit einem Auspuffballon gefüllt, und der Ballon wird mit einer Stärke von 300 Millimeter oder mehr gefüllt.

3. Berieselungsanlage:
 Rohr: Sprayrohr ¢ 1" PVC-Rohr, Sprayrohr ¢ 2" PVC-Rohr.
 Düse: POM-Spiralendüse, mit dem großen Fluss, einfach, und so weiter zu ersetzen.
 Spraypumpe: chemische Kreiselpumpe, Energie: 5HP.

4. Steuerteil:
 der Schaltkasten wird von verbiegender Platte δ2.0mm A3 gemacht, und die Oberfläche wird gesprüht und verarbeitet, die schön und großzügig ist.
Die Anfangs- und STOPP-Tasten jeder Last, des Tones und der Lichtwarnungsinstallation sollten ordentlich und einfach sein zu benützen.
 mit Überhitzungs- und Überstromschutz und automatischem Warnungsgerät.
 der Schaltkasten wird zugeschlossen, um nicht autorisiertes Personal an den Schaltkasten nach Belieben öffnen zu hindern.

5, pumpendes Rohr:
Der Zugbegrenzer ist entsprechend den Prozessanforderungen entworfen, die an das Auspuffhauptrohr durch das harte Rohr angeschlossen werden; das Auspuffhauptrohr hebt die Schnittstelle auf, und der externe Abluftventilator ist installiert, um die Abgasemissionskonzentration und die Abgasvolumenreichweite sicherzustellen das GB21900-2008 „Galvanisierungsschadstoff-Emissionsgrenzwert“ 4,2 die Anforderungen des Streifens, und die Höhe des Hauptauspuffrohres ist nicht kleiner als 15 Meter. Entwerfen Sie eine angemessene Installationsmethode, um sicherzustellen, dass die Installation des Auspuffrohres Unternehmen ist, zuverlässig und sicher. Das Lüftungsrohr wird von 6mm pp. Platte hergestellt, die nicht verformt, hochfeste, gute Korrosionsbeständigkeit und kein Durchsickern hat wird. Das Auspuffrohr wird mit einer flüssigen Auslassöffnung am niedrigsten Punkt des Endes versehen und das Rohr wird an das Abwasser-Abflussrohr der Säure-basis umfassende angeschlossen.

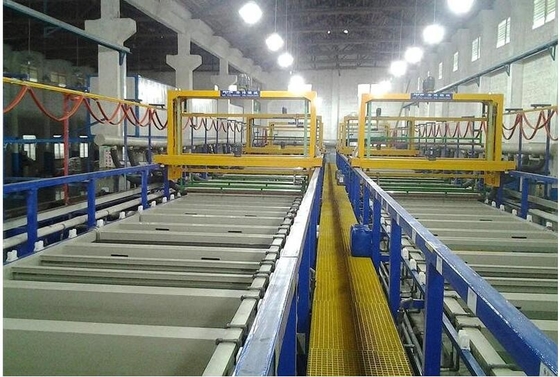

Das Auspuffrohr wird an der Spitze der Fertigungsstraße errichtet. Der Entwurf ist angemessen und angemessen. Die Position, die Größe, das Abzweigrohr und das Hauptrohr der Auspuffentlüftung werden ordentlich, schön und harmonisch vereinbart. Sie hat den guten Belüftungseffekt, zum des fristgerechten und vollständig erschöpften Abgases sicherzustellen, der vom Behälter ausgestrahlt wird.

 für lange Rohrleitungen, der Druckverlust des Entlüftungsrohrs ist, mit dem Ergebnis der schlechten Luftextraktion am Ende des Netzes sehr groß. Um die Entwürfe der Fertigungsstraße die selben im Allgemeinen zu machen, wird es angefordert um einen effektiven Rohrplan zu haben und wird auf jedem Saugabzweigrohr zur Verfügung gestellt. Der Justierkörper des Luftvolumens kann die Menge der Luft justieren nach Belieben erschöpft, um den erschöpfenden Effekt der gesamten Fertigungsstraße sicherzustellen.
 die Gesamtlänge des Auspuffrohres ist mm900mm.
 Auspuffrohr-Festlegungsklammer nimmt 40*40*4.0mm galvanisiertes Winkeleisen an, und die Oberfläche wird mit Epoxidharz gespritzt.
