^{Zuerst der Gerätename und das Modell
1,1 Ausrüstungs-Name: Flachglas-Waschmaschine
1,2 Ausrüstung vorbildlich: CCS-ITO500, das vorderen Gläserspüler beschichtet
Zweitens Ausrüstungsgebrauch}

^{2,1 Säubern und Trocknen der Glasoberfläche
Drittens Fähigkeit der Produktion von Ausrüstungsgegenständen (Reinigung)}

^{3,1 Werkstückgröße: MINUTE: 75mmX50mm MAX: 400mmX500mm
3,2 Beförderungsgeschwindigkeit: 2.5m/Minute (1 | 6m/Minute justierbar)
Stärke mit 3,3 Substraten: 0,2 | 2mm}

^{Viertens Qualitätsstandards der Produktion (Reinigung)
4,1, dort sind keine Partikel über 1um auf der Oberfläche des Werkstückes, und Partikel unter 1um sind kleiner als 1/cm2
4,2, keine Flecke, Wasserzeichen, verkratzt auf der Glasoberfläche, nachdem sie gesäubert haben
4,3, keine Karten, Laminierungen im Glasreinigungsprozeß}

^{V. Prozessfluß und Parameter
5,1 Prozess
Fütterungssection→pre-spraying→wind cutting1→washing Rollen-Bürstenreinigung 1+2→wind, die der Rollen-Bürstenreinigung 1+2→medium des Wassers 2→pure den Druck abbraust →BJ-cleaning→DI Wasser abbraust waschendes → → DI water zwei Sätze Luftmesser-Ausschnittwasser → zwei Sätze von Heißlufttrocknung → Durchflussquerschnitt + statisches Beseitigungsgerät schneidet
5,2 Ausrüstungsentwurf: Werkstück von links nach rechts verlaufend}

^{Sixth Ausrüstungsparameter und technische Anforderungen
6,1 Ausrüstungsgröße und -materialien
6.1.1 Ausrüstungskörpergröße: (L) 7650 × (W) × (H) 1200mm geringfügiger Unterschied 1500 bezüglich der Herstellung
6.1.2 Körpermaterial: Gemacht 304 vom Material der Edelstahlplatte &=4mm.
6.1.3 Gestellmaterial: SUS304 Stahlquerpass 50X50X2
6.1.4 Wasserbehältermaterial: „Südasien“ transparent/Elfenbein PVC-Brett u. = 10
6.1.5 Shell-Türplatte: „Südasien“ transparent/Elfenbein PVC-Brett u. = 6
6.1.6 obere Abdeckung: „Südasien“ transparentes PVC-Brett &=6
6,2 AusrüstungsLeistungsbedarf
6.2.1 Stromversorgung: 380VAC±10V/50Hz
6.2.2 Gesamtleistungs-Leistungsaufnahme der ganzen Maschine: 35KW
6.2.3 Wasserverbrauch: 20~30L/Min (15MW oder reineres Wasser)
6.2.4 Luftverbrauch: Druck 600L/min: 0.4Mpa
6.2.5 Gesamteinlassrohr: UPVC 1"
6.2.6 Gesamtabfluß: UPVC 2"
6.2.7 Sprayrohr: UPVC 3/4"
6,3 Gesamtbeschreibung des Gerätes}

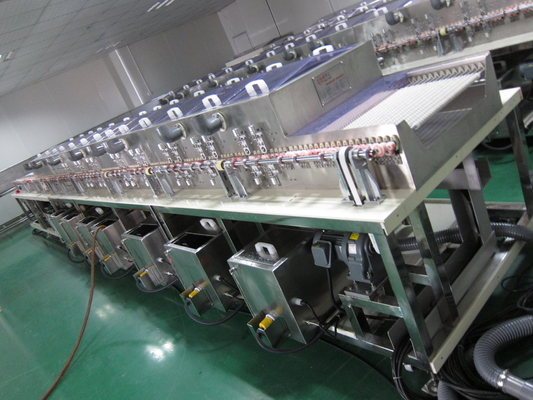

^{6.3.1 Ausrüstungsstruktur
Die Reinigungsmaschine wird hauptsächlich aus einem Sprühsystem, ein bürstendes System der Rolle, ein BJ-System, ein trocknendes System des Luftmessers, ein Entstörungssystem der Zirkulation, ein automatisches TemperaturüberwachungsHeizsystem, eine Steuerung des Füllstandes und ein automatisches flüssiges wieder füllendes System, ein Gestellbedienfeld und ein Kontrollsystem verfasst.}

^{6,4 Beschreibung der Hauptkomponenten der Ausrüstung}

^{6.4.1 Übergangsabschnitt
※ Substratübergangsmethode: Rollen- und Gummirollenübergangsdurchmesser φ26mm
※ Justierbare Übertragungsgeschwindigkeitsstrecke: 1~6m/min
※ Übertragungsgeschwindigkeits-Anpassungsmodus: Digitalanzeigeninverter- oder Griffinverteranpassung
※ Übertragungsgeschwindigkeitsanzeige: Digitalanzeige
※ Antriebsposition: Das Kraftübertragungssystem wird von der Sprinkleranlage lokalisiert (externes Laufwerk des Behälters)
※ Übergangswellenabstand: 30mm, die Bürste ist 65mm.}

^{6.4.2 Zufuhrabschnitt
※ Fütterungsabschnittlänge: L=490mm
※ Konfiguration: Sensor-Ansteuersystem: CPG-Motor: 1/2P 3∮380V.}
