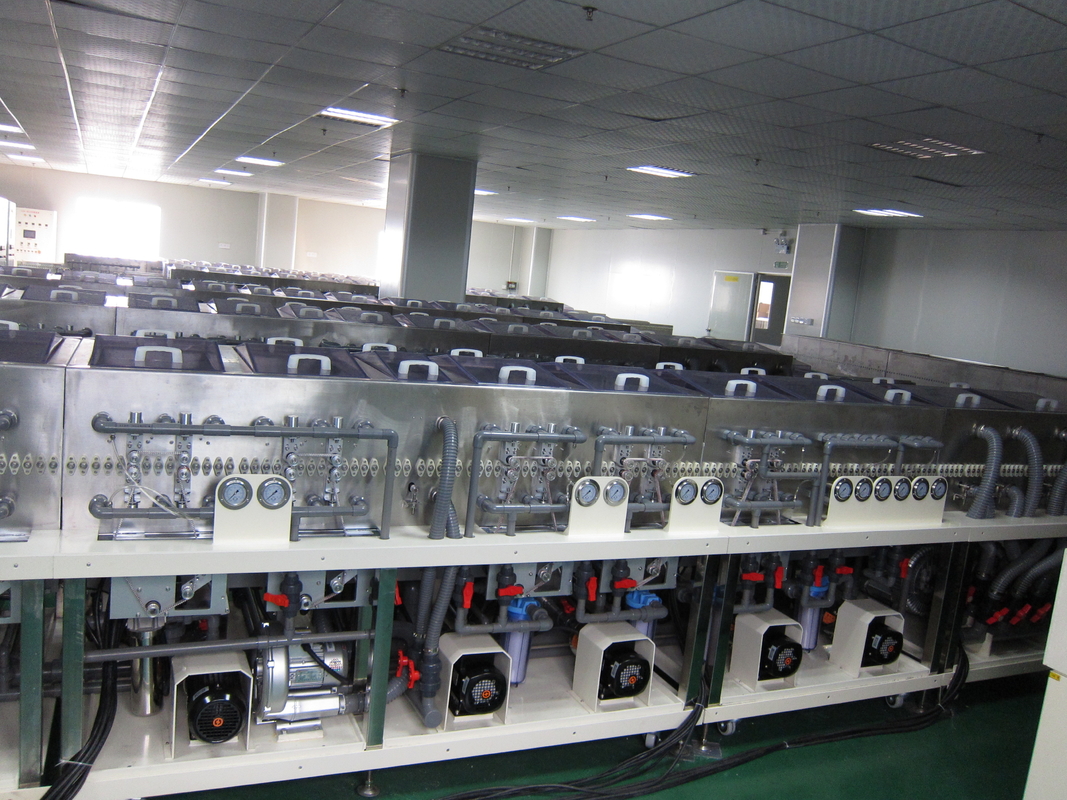

Industrielle Ausrüstung des Ultraschall-HS-ITO500, die vordere Energie des Gläserspüler-35KW beschichtet

Industrielle Ausrüstung des Ultraschall-CCS-ITO500, die vordere Energie des Gläserspüler-35KW beschichtet

Zuerst der Gerätename und das Modell
1,1 Ausrüstungs-Name: Flachglas-Waschmaschine
1,2 Ausrüstung vorbildlich: CCS-ITO500, das vorderen Gläserspüler beschichtet
Zweitens Ausrüstungsgebrauch
2,1 Säubern und Trocknen der Glasoberfläche
Drittens Fähigkeit der Produktion von Ausrüstungsgegenständen (Reinigung)
3,1 Werkstückgröße: MINUTE: 75mmX50mm MAX: 400mmX500mm
3,2 Beförderungsgeschwindigkeit: 2.5m/Minute (1 | 6m/Minute justierbar)
Stärke mit 3,3 Substraten: 0,2 | 2mm

Viertens Qualitätsstandards der Produktion (Reinigung)
4,1, dort sind keine Partikel über 1um auf der Oberfläche des Werkstückes, und Partikel unter 1um sind kleiner als 1/cm2
4,2, keine Flecke, Wasserzeichen, verkratzt auf der Glasoberfläche, nachdem sie gesäubert haben
4,3, keine Karten, Laminierungen im Glasreinigungsprozeß
V. Prozessfluß und Parameter
5,1 Prozess
Fütterungssection→pre-spraying→wind cutting1→washing Rollen-Bürstenreinigung 1+2→wind, die der Rollen-Bürstenreinigung 1+2→medium des Wassers 2→pure den Druck abbraust →BJ-cleaning→DI Wasser abbraust waschendes → → DI water zwei Sätze Luftmesser-Ausschnittwasser → zwei Sätze von Heißlufttrocknung → Durchflussquerschnitt + statisches Beseitigungsgerät schneidet
5,2 Ausrüstungsentwurf: Werkstück von links nach rechts verlaufend
Sixth Ausrüstungsparameter und technische Anforderungen
6,1 Ausrüstungsgröße und -materialien
6.1.1 Ausrüstungskörpergröße: (L) 7650 × (W) × (H) 1200mm geringfügiger Unterschied 1500 bezüglich der Herstellung
6.1.2 Körpermaterial: Gemacht 304 vom Material der Edelstahlplatte &=4mm.
6.1.3 Gestellmaterial: SUS304 Stahlquerpass 50X50X2
6.1.4 Wasserbehältermaterial: „Südasien“ transparent/Elfenbein PVC-Brett u. = 10
6.1.5 Shell-Türplatte: „Südasien“ transparent/Elfenbein PVC-Brett u. = 6
6.1.6 obere Abdeckung: „Südasien“ transparentes PVC-Brett &=6
6,2 AusrüstungsLeistungsbedarf
6.2.1 Stromversorgung: 380VAC±10V/50Hz
6.2.2 Gesamtleistungs-Leistungsaufnahme der ganzen Maschine: 35KW
6.2.3 Wasserverbrauch: 20~30L/Min (15MW oder reineres Wasser)
6.2.4 Luftverbrauch: Druck 600L/min: 0.4Mpa
6.2.5 Gesamteinlassrohr: UPVC 1"
6.2.6 Gesamtabfluß: UPVC 2"
6.2.7 Sprayrohr: UPVC 3/4"
6,3 Gesamtbeschreibung des Gerätes
6.3.1 Ausrüstungsstruktur
Die Reinigungsmaschine wird hauptsächlich aus einem Sprühsystem, ein bürstendes System der Rolle, ein BJ-System, ein trocknendes System des Luftmessers, ein Entstörungssystem der Zirkulation, ein automatisches TemperaturüberwachungsHeizsystem, eine Steuerung des Füllstandes und ein automatisches flüssiges wieder füllendes System, ein Gestellbedienfeld und ein Kontrollsystem verfasst.
6,4 Beschreibung der Hauptkomponenten der Ausrüstung

6.4.1 Übergangsabschnitt
※ Substratübergangsmethode: Rollen- und Gummirollenübergangsdurchmesser φ26mm
※ Justierbare Übertragungsgeschwindigkeitsstrecke: 1~6m/min
※ Übertragungsgeschwindigkeits-Anpassungsmodus: Digitalanzeigeninverter- oder Griffinverteranpassung
※ T ransmission Geschwindigkeitsanzeige: Digitalanzeige
※ Antriebsposition: Das Kraftübertragungssystem wird von der Sprinkleranlage lokalisiert (externes Laufwerk des Behälters)
※ Übergangswellenabstand: 30mm, die Bürste ist 65mm.

6.4.2 Zufuhrabschnitt
※ Fütterungsabschnittlänge: L=490mm
※ Konfiguration: Sensor-Ansteuersystem: CPG-Motor: 1/2P 3∮380V.
