Ultraschallreinigungs-Maschine Soems, intelligenter Filter Druckguss-Vakuumtrocknende Linie Ausrüstung

Neues Soem PLC-Steuervollautomatischer intelligenter Filter Druckguss-Ultraschallreinigungs-Vakuumtrocknende Linie Ausrüstung

Ausrüstungs-Name: Vollautomatische Ultraschallreinigungs-Vakuumtrocknende Linie
II. Ausrüstung vorbildlich: HS-5288AFG
3. Ausrüstungsart und -bedeutung:
Modell: HS-5288AFG
Bedeutung: (HS) bezieht sich auf Hongshun Automation Equipment Co., Ltd. kurz; (5) bezieht sich auf insgesamt fünf Funktionsschlitze der ganzen Maschine.
(288) bezieht sich auf insgesamt 288 Ultraschallwandler; (AFG) bezieht sich auf nichtstandardisierte automatische Reinigungsmaschine
IV. Anwendung der Ausrüstung: für das Säubern der Oberfläche des Präzisionswerkstückes, trocknendes Werkstück, Werkstückgröße: verschiedene Spezifikationen, sehen den körperlichen Gegenstand
Fünftens Ausrüstungskapazität: alle 5-10 Minuten aus einem Korb heraus, Rhythmus justierbar. Die Ausrüstung kann zwei Verschiebungen ein Tag ununterbrochen bearbeiten.
Funktions- und Sauberkeitsanforderungen:
1. Reinlichkeitsanforderungen: Werkstückoberflächenreinigung, selbst kann nicht entfärbt werden und korrodiert werden. Kein Öl, Staub und andere Schadstoffe können auf der Oberfläche des Werkstückes gefunden werden, nachdem man gesäubert hat.
2. Oberflächenbehandlungsanforderungen: Uniform, Nichtfleck, Fleck;
3. Trocknende Anforderungen: zu das Antrocknen des Werkstückes nachdem dem Säubern erzielen.
7. Getriebemodus: automatisches Manipulatorgetriebe.

8. Reinigungsprozeß und Konfigurationstabelle:
1: Prozessfluß: Laden →1 # Ultraschallreinigungsmittel →2 #ultrasonic Reinigung städtischen Wasser →3 # Ultraschallausspülen städtischen Wasser →4 # Heißwasser, das →5 # →Unloading Vakuumtrockner ausspült
2: Ausrüstungsbeschreibung

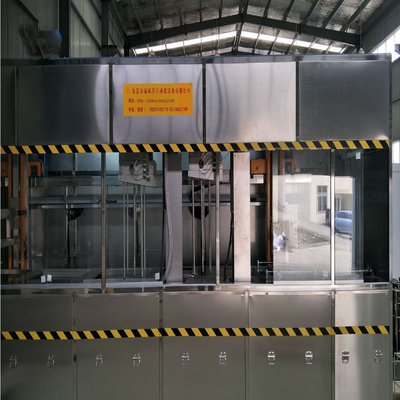

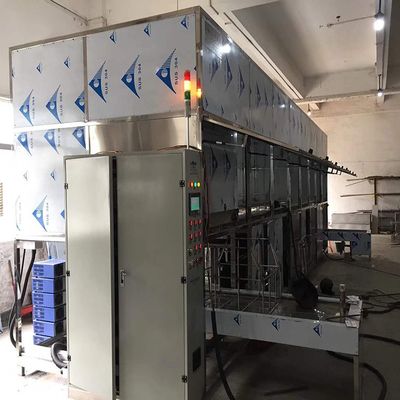

Die Reinigungsmaschine ist eine vollautomatische Ultraschallreinigungsmaschine. Der Reinigungsprozeß wird durch PLC gesteuert. Sechs klare Linien bestehen dem Ultraschallreinigungsbehälter, Waschbehälter und aus trocknendem Gerät, die vom Edelstahl hergestellt werden. Der Betreiber setzt den Reinigungskorb mit Werkstück in den Reinigungsbehälter. Der Bockmanipulator trägt das Werkstück zu jeder Vorgehensweise der Reihe nach und führt eine Reihe Reinigung und Trockner für das Werkstück durch. Ein Reinigungsprozeß, die spezifische Struktur wird in den Zeichnungen und in der folgenden Beschreibung gezeigt.
3: Grundprinzipien und Eigenschaften von Ultraschall
Das elektrische mit Ultraschallsignal 28KHZ, das durch den Ultraschallgenerator produziert wird, wird in mechanische Oszillation bei der gleichen Frequenz durch den Piezoeffekt des Wandlers umgewandelt und ausgestrahlt in der Reinigungslösung in Form von der mechanischen mit Ultraschallwelle. Wegen der wechselnden Aktion von Positiv- und Unterdruckregionen in der Ausbreitung von mechanischen Überschallwellen, werden zahlreiche Mikroblasen mit mehr als 1000 Atmosphärendruck jederzeit, mit dem Ergebnis einer feinen lokalen Hochdruckbombardierung auf der Oberfläche des Reinigers erzeugt und explodiert, der die schnelle Abblätterung des Schmutzes auf der Oberfläche und den Spalten des Gegenstandes verursacht. Dieses ist der „Hohlraumbildungseffekt“, der der Ultraschallreinigung eigenartig ist.
4: Konfiguration des zusammenpassenden Abwasseraufbereitungssystems, unter Verwendung der Unterdruckdestillation (Ölwassertrennung), die spezifischen Anforderungen sind wie folgt.
(1) werden keine weniger als 300 Liter Abwasser pro Tag behandelt, und ein einfacher Hausmüllentladungsausgang wird gegründet, um Rohrleitungsblockierung zu verhindern.
(2) ist der Anteil der starken Flüssigkeit in der Abwasserbehandlung nicht mehr als 10%.
(3) garantieren, dass Abwasserentladung dem nationale Brauchwasser-Entladungs-Standard„umfassenden Abwasser-Entladungs-Standard“ entspricht.
(4) Gründen der optionalen Funktionen der geraden Reihen- und Filterverarbeitung;
(5) Entwurf und Installation entsprechend der tatsächlichen Situation von Partei A (beide Seiten bestimmen die Werkplanung)
(6) vollautomatische Operation, niemand im Dienst;
(7) dort ist kein Bedarf an der biochemischen Behandlung und automatisches Warnungsverlangung den Ersatz von verletzbaren Teilen;
(8) niedrige Instandhaltungskosten, einfache Operation, niedriger Energieverbrauch der Ausrüstung und kleine Raumbesetzung;
5: Kontrollsystem
1. Alle Pumpen, Motoren, Zirkulation und Heizsysteme können separat gesteuert werden und in einem Zustand angezeigt werden.
2. Ausgerüstet mit einem unabhängigen Verteilerkasten, wird der Stromkreis in Funktionsblöcke für einfache Wartung unterteilt.
3. Die Ausrüstung hat gutes, Gerät erdend.
4. Ausgerüstet mit manuellem und automatischem Modus, mit Ton- und Lichtwarnungsfunktion.
5. Alle Funktionen der Maschine werden auf dem Touch Screen angezeigt.
6. Die Ausrüstung hat gute Sicherheitsschutzfunktion. Nach jeder Reinigung und trocknenden Prozess wenn das Werkstück nicht entfernt wird, funktioniert die Maschine nicht.
